Schadhafte Mehrschicht-Verbundrohre

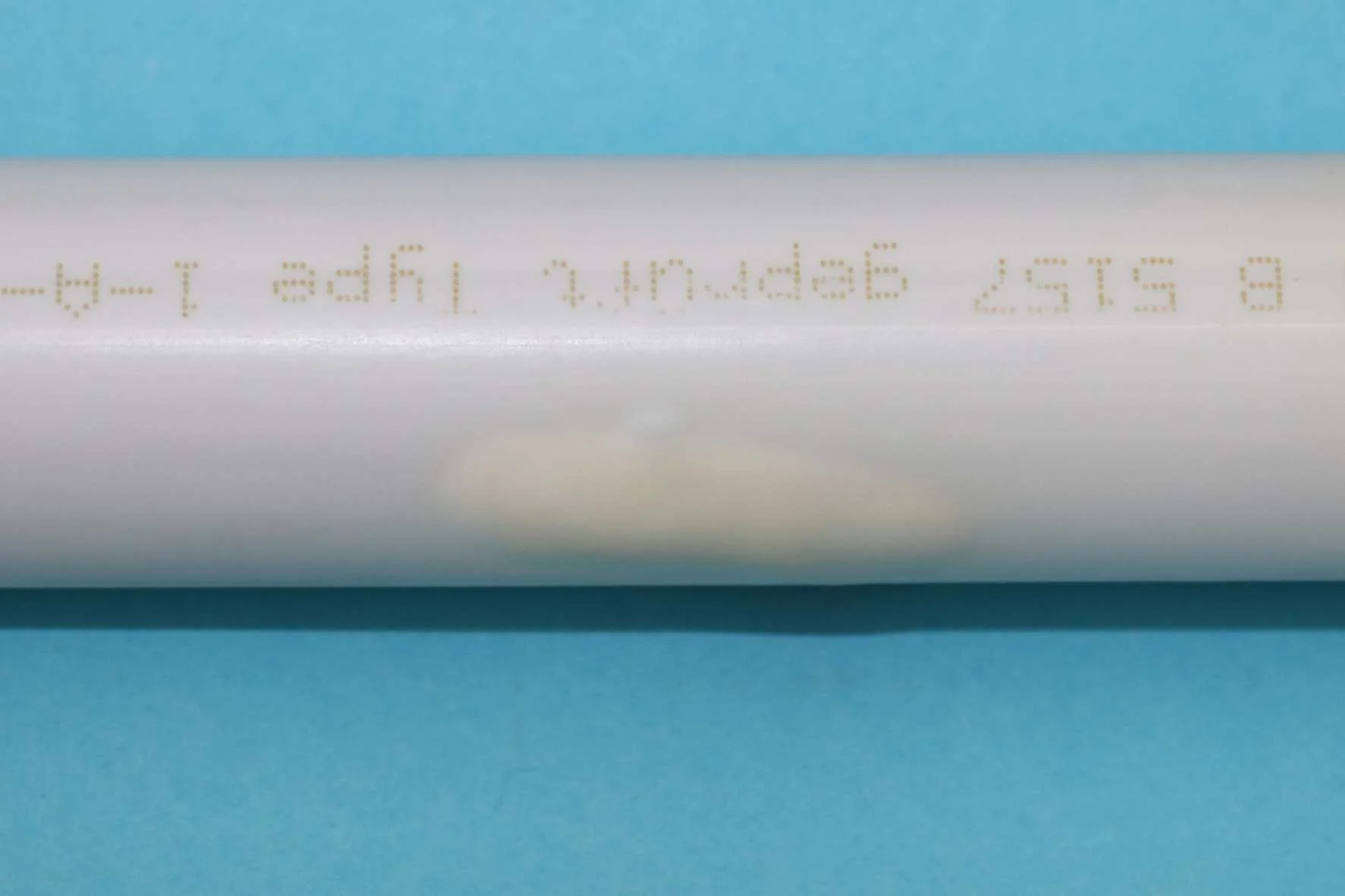

Außenoberfläche des Verbundrohres mit gelblichen Verfärbungen und Blasen.

Laut Informationen des Auftraggebers kam es am Schadenort zu einer Vielzahl von unkontrollierten Wasseraustritten an der Warmwasserleitung. Im Zuge einer Leckortung wurden an den Verbundrohren der Warmwasser- und Zirkulationssystemen
Schädigungen festgestellt.

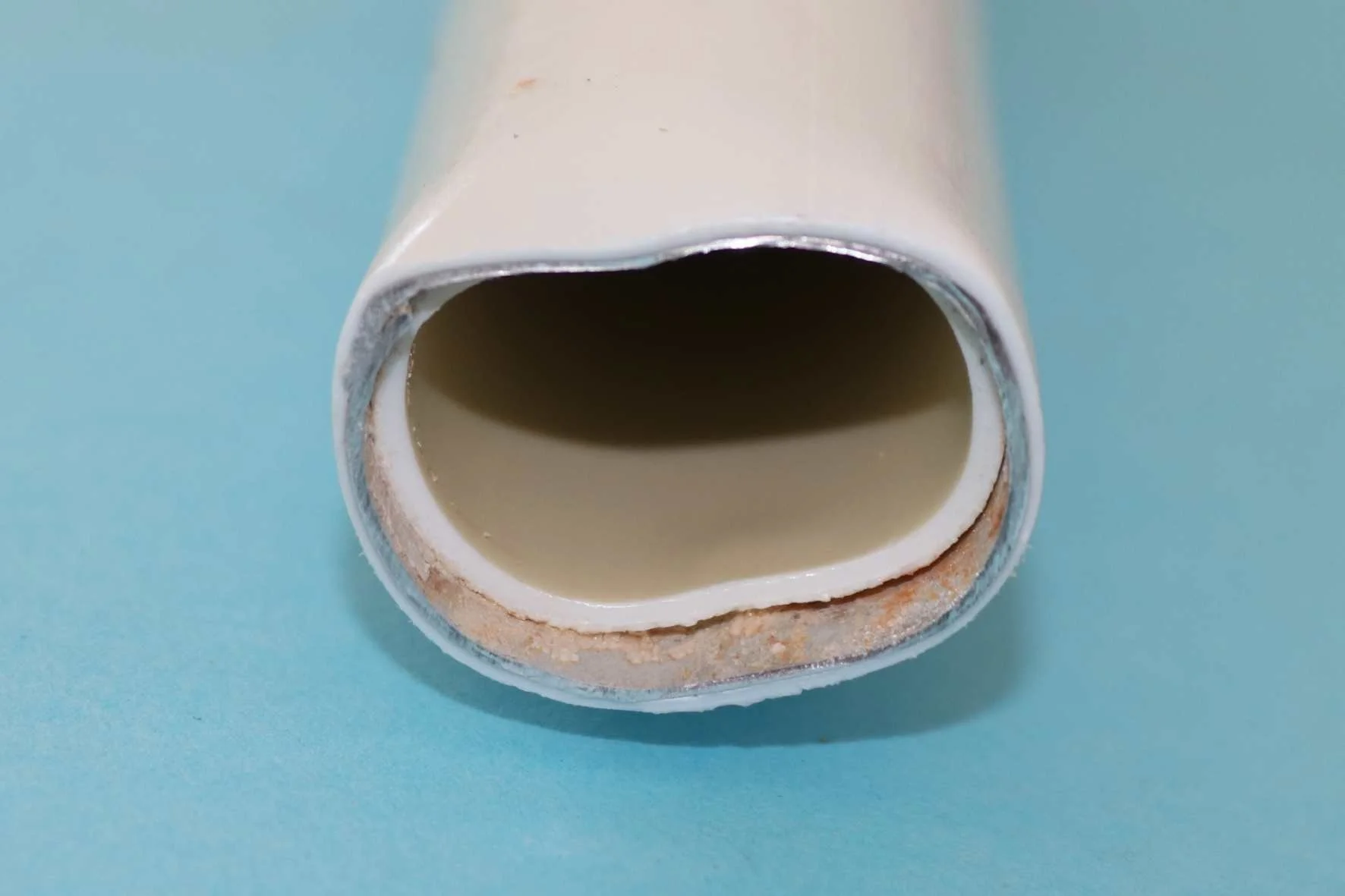

Für weitere Untersuchungen wurde das Rohr im Bereich einer Blase durchtrennt und die Schnittfläche feingeschliffen. Der Haftvermittler zwischen Inliner und Aluminiumrohr ist bräunlich verfärbt. Unter dem Stereomikroskop ist ersichtlich, dass im Bereich der Blasenbildung ein muldenförmiger Korrosionsangriff am Aluminiumrohr vorliegt. Der Inliner hat sich aufgrund der Auflösung des Haftvermittlers bereits großflächig vom Aluminiumrohr abgelöst.

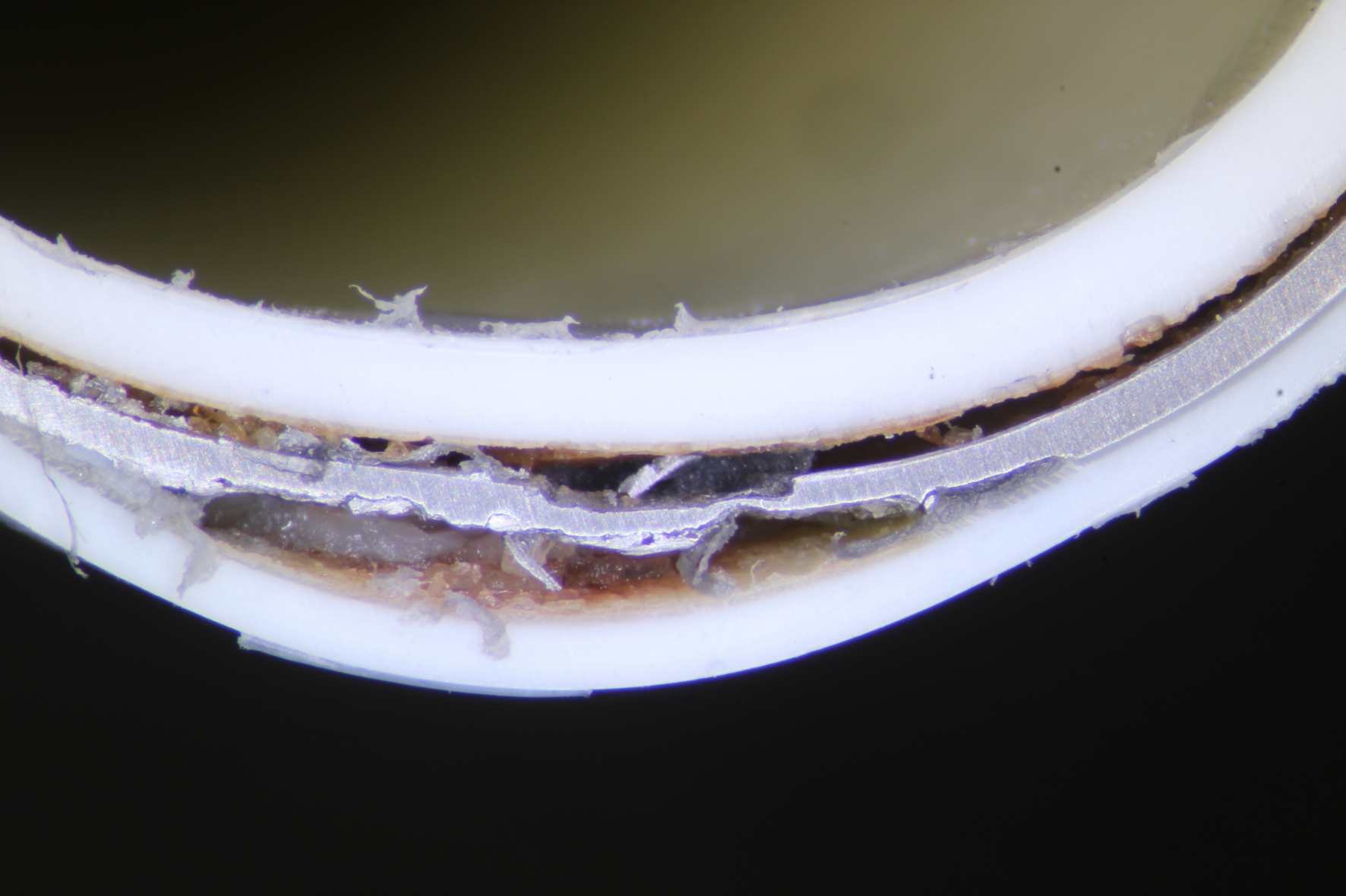

Das vorliegende Schadensbild (Blasenbildung, Ablösen bzw. Versprödung des Inliners) entspricht der Erscheinungsform einer Schädigung durch vorzeitige, thermische Alterung. Durch die Auflösung des Haftvermittlers, als Folge der thermischen Belastung, konnte Wasserdampf durch den Inliner bis zum Aluminiumrohr diffundieren und löste, vermutlich in Kombination mit den Inhaltsstoffen des Haftvermittlers, die Korrosion am Aluminiumrohr aus. Schadenursache ist ein Produktmangel an den Verbundrohren in Form eines nicht ausreichend und dauerhaft beständigen Werkstoffs.

Spannungsrisskorrosion an einem Absperrventil mit Entleerhahn

Für die Untersuchung der Gehäuseinnenseite wurde ein Trennschnitt geführt. Ausgehend vom Gewindegrund ist ein Durchriss erkennbar.

Querschliff ungeätzt durch das Entleerhahngewinde.

Übergang Gewindegrund geätzt mit FeCl3. Durch selektive Korrosion wurde die kupferärmere Beta-Phase herausgelöst.

Erosionskorrosion an einem Messing-Fitting

Der Wasseraustritt erfolgte an einem Wanddurchbruch im 90°-Winkel.

Detail aus Bild Nr. 1 unter dem Stereomikroskop, die Außenoberfläche im Bereich des Wanddurchbruchs ist frei von mechanischen Beschädigungen.

Für die weitere Untersuchung wurden zunächst die Verbundrohre vom Fitting abgetrennt. Ansicht der gekürzten Tülle am Winkel. Der Strömungsquerschnitt ist durch Mörtel, Fliesenkleber, o.ä. stark verengt.

Detail aus Bild Nr. 3 unter dem Stereomikroskop. Der Strömungsquerschnitt ist unmittelbar im Bereich der Biegung durch Mörtel, Fliesenkleber, o.ä. stark verengt.

Wanddickenreduktion zufolge von Erosionskorrosion (in Strömungsrichtung) unmittelbar nach der Querschnittsverengung.

Für die weitere Untersuchung wurde der Winkel in Längsrichtung aufgeschnitten. Der eingebrachte Mörtel hat sich im Scheitel der Biegung festgesetzt.

Montagefehler an Absperrventil

Die Schadenursache "Überziehen" kann Spuren im Gefüge der Gewindeflanke hinterlassen. Auffallend an der Messingverschraubung sind zahreiche Kerben, die von einer Rohrzange stammen.

Ungeätzter Querschliff. Die Kerbe im Bruchausgang ist mit Pfeilen markiert.

Oberflächliche Gitterverzerrung (gelbe Pfeile) und aufgeworfener Grat (blauer Pfeil).

Magnetpulverprüfung Laufrad

Schweißnahtübergang Schaufel - Laufradrückwand nach Beschleifen des Überganges.

Schweißnahtübergang der Laufradrückwand - weiterlaufend in den Grundwerkstoff.

Schweißnahtübergang von Schaufel auf Laufradrückwand nach Beschleifen des Überganges.

Korrodiertes C-Stahlrohr

Rohrteil mit stark ausgeprägter Flächenkorrosion an der Außenoberfläche.

Zur Untersuchung der Innenoberfläche wurde ein kurzer Probenabschnitt in Längsrichtung geteilt. An der Innenoberfläche zeigt sich leichter Flugrost.

Feingschliffene Schnittfläche der Halbschale unter dem Stereomikroskop. Der Makroschliff zeigt, dass der Korrosionsangriff an der Außenoberfläche stattgefunden hat und die Innenoberfläche praktisch unbeschädigt vorliegt.

Wasseraustritt an einem T-Stück
